膠片冷卻線自動疊片裝置

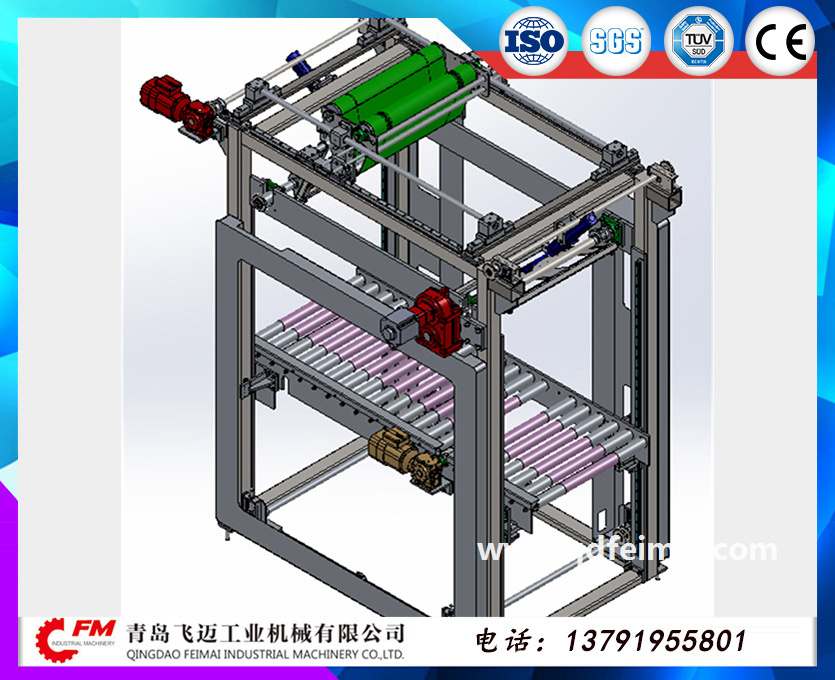

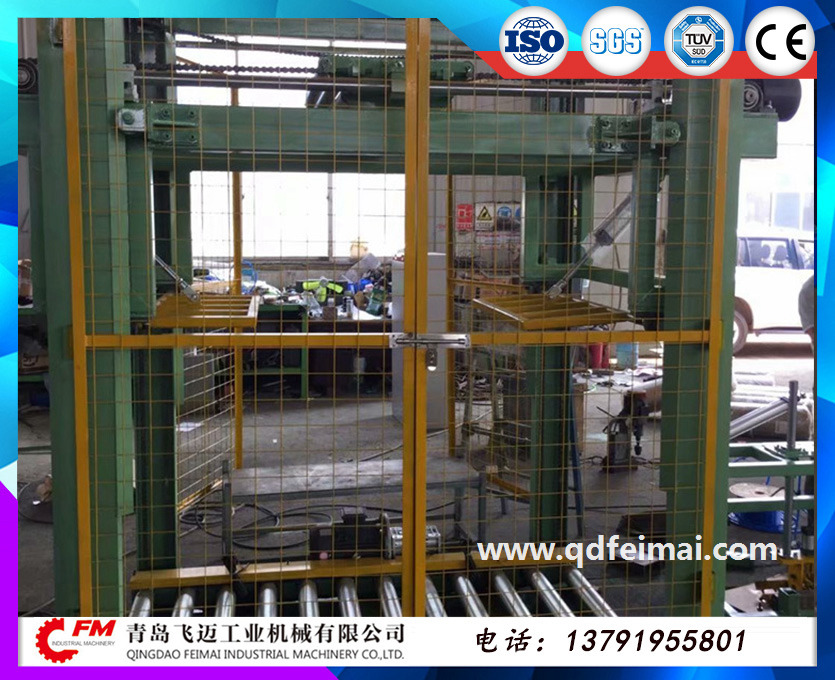

膠片冷卻線的自動擺膠疊膠裝置是由我公司自主研發并申請專利的一種自動化系統，其包括擺片裝置，壓膠裝置，自動稱量裝置，自動進出托盤裝置，自動裁斷裝置，以及架體，電器等組成。

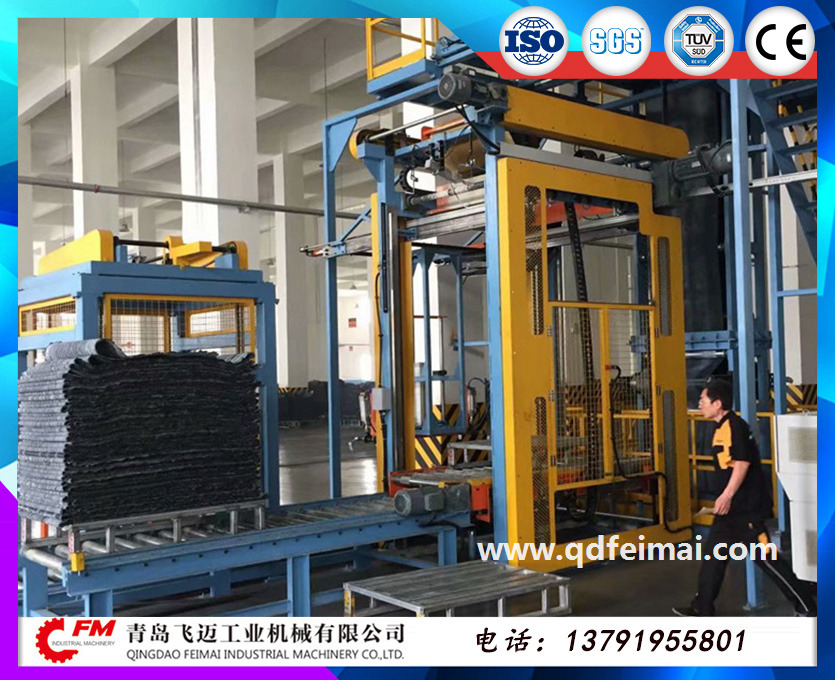

本裝置采用了三工位或六工位運行?？蓪崿F(xiàn)自動供給托盤，自動擺膠，達到設定重量后，自動切斷自動出料。將冷卻后的膠片堆疊整理整齊，無需人工輔助，自動化程度高，可大大減少現場操作人員，減輕工人勞動強度。

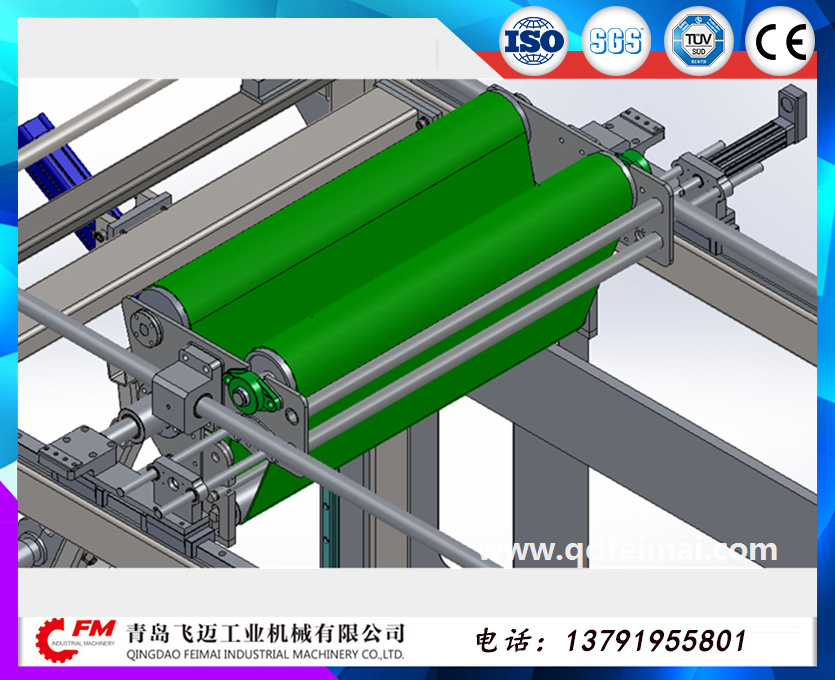

擺片裝置擺動部分采用直線導軌往復系統，滾珠絲桿升降系統，運行平穩，堅固美觀。動力采用了變頻減速電機，一扭式操作，操作簡單。擺動頻率，次數5-25次/分鐘根據生產要求可自行調整。擺動幅度根據膠桌長度可以調整。

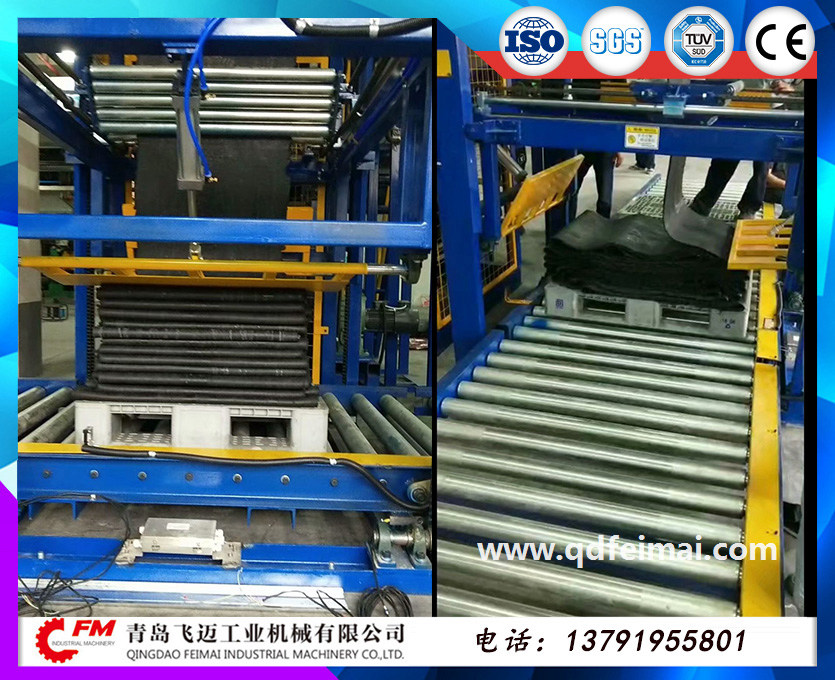

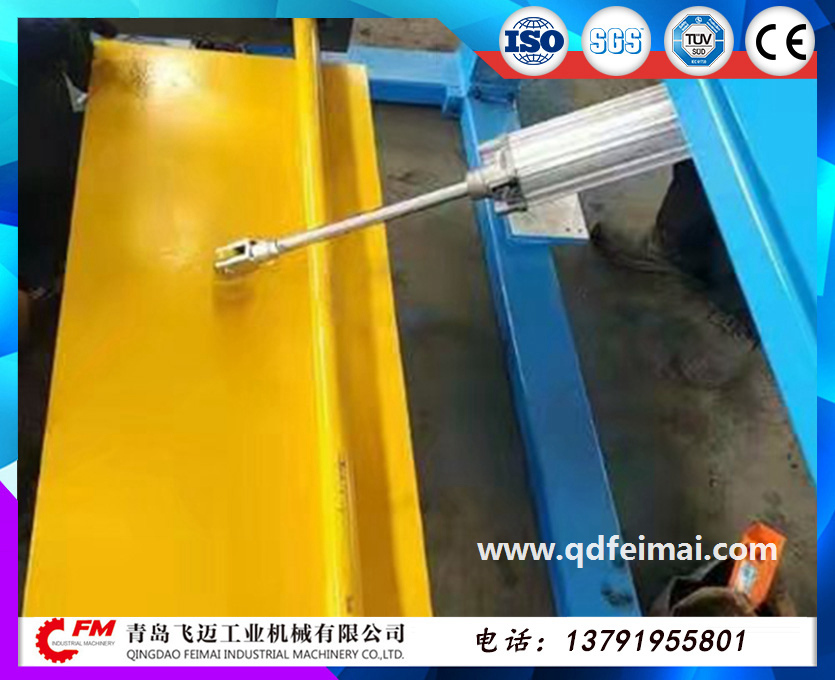

壓膠裝置采用了氣動控制方式可以使膠片兩端平實整齊，通過壓平機構上設置的檢測桿以及傳感器的配合，能夠精準的對膠片是否平整進行檢測，進而控制膠片承載機構進行下降，以及壓平機構的壓平，保證了疊膠的膠片平整度，提高了疊膠效率。

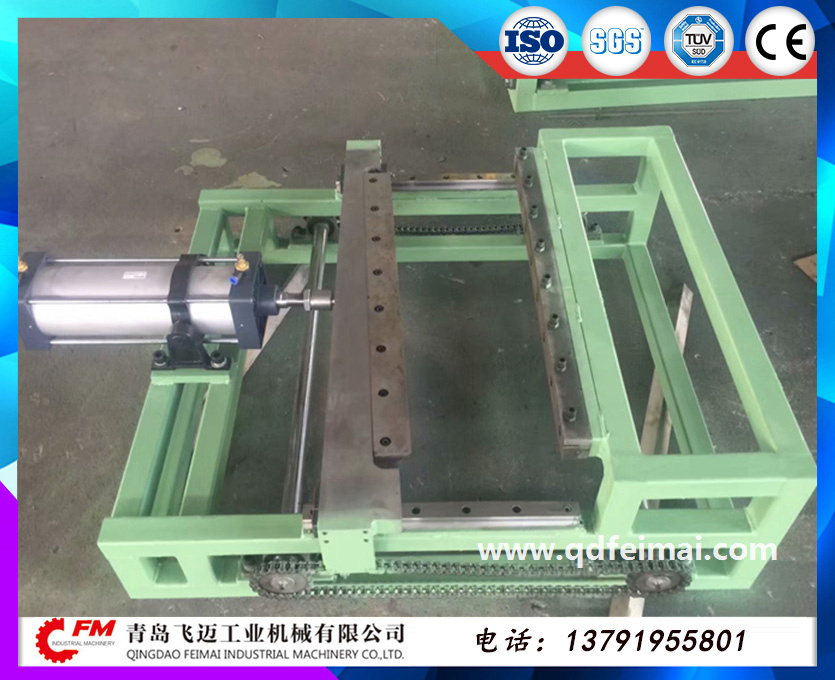

自動稱量裝置可以根據生產要求達到設定重量（最大3噸），自動稱重、并在達到設定重量時自動裁斷，裁斷采用氣動鍘刀式，采用電機減速機帶動滾珠絲桿升降擺片裝置，電子稱自動稱重并在設定重量之時自動報警并同時裁斷。

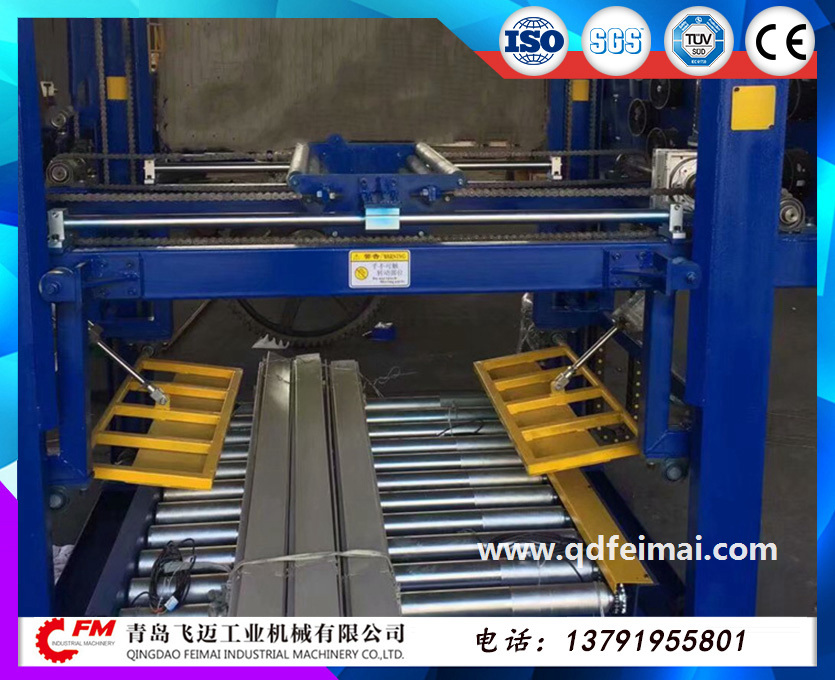

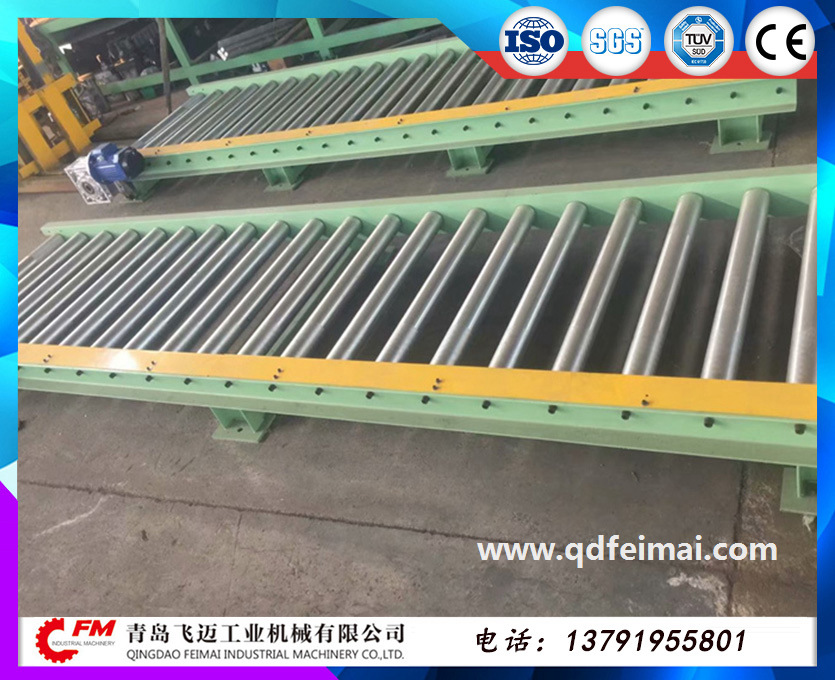

自動進出托盤裝置采用了變頻減速電機帶動托輥運行，將空托盤送入擺膠工位，同時將已裝滿的膠料運出。
